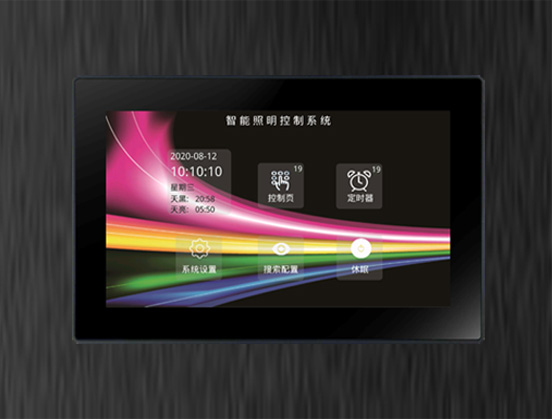

7寸LCD面板是一款7寸分辨率为1024*600的E-BUS总线控制屏。一个面板基本上就能满足中小工程的控制需求。

一、功能特点

1.  86底盒安装，全镜面电容屏设计

2.  画面显示细腻,支持类似安卓手机般的滚动、滑动特效

3.  支持普通定时、经纬度定时

4.  图形界面，简单易上手，支持用户设置

5.  支持32个定时器，可控制255个总线模块

6.  支持27个控制页

7.  支持256个场景

8.  实时显示回路状态

9.  采用CAN总线方式通讯

10.  支持睡眠节能、开机密码和恢复出厂设置等功能

二、主要技术参数

1. 工作电压：DC24V      2. 总线耗电：100mA/DC24V

3. 环境条件：

  工作温度： -20℃~85℃     工作相对湿度：20%~90%

  储存温度： -40℃~+55℃    储存相对湿度：10%~93%

4. 外形尺寸：90mm×90mm×29mm (标准86底盒安装）

5. 重量：0.3kg

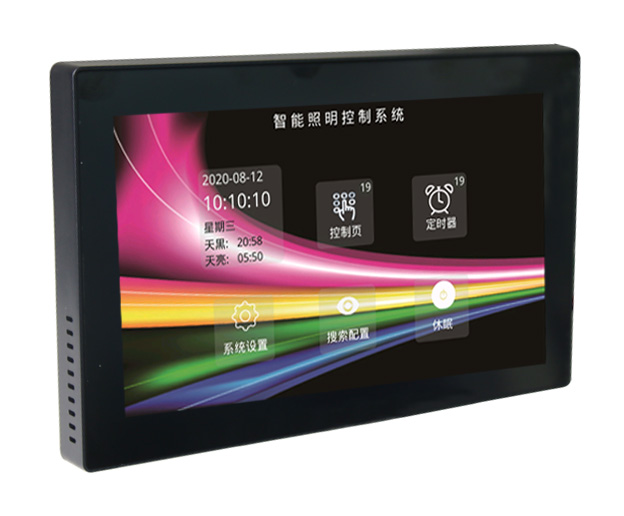

三、外观说明

1、E-BUS总线接线端：DC+、COM为DC24V总线电压输出

DC+  ：  对外输出DC24V正极，只限于连接控制面板

COM ：  对外输出DC24V负极，只限于连接控制面板

DATA+ ：通讯信号正极

          DATA- ： 通讯信号负极
